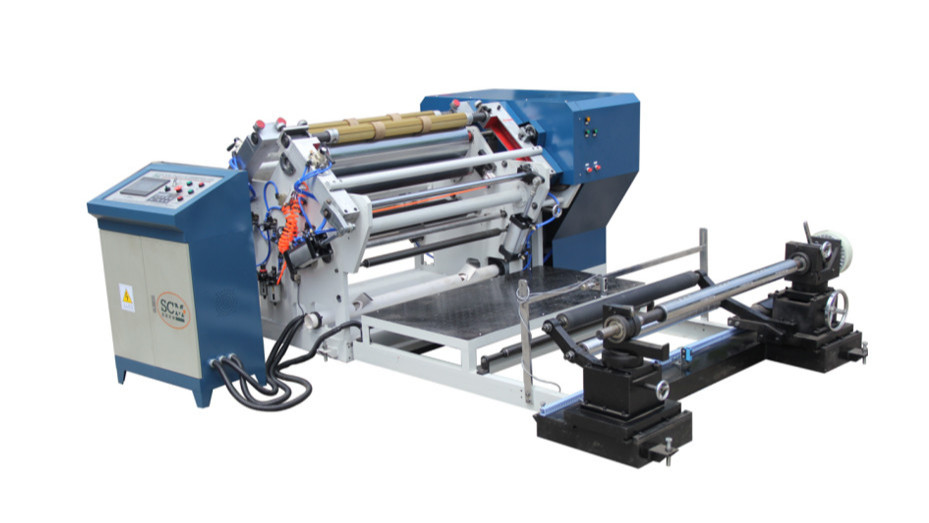

整機采用進口PLC集中控制，實現牽引與收卷恒線速度控制、放卷的恒張力控制。PLC自動計算上下收卷料材的直徑大小控制電空變換器使上下精密滑差氣漲軸得到正確的扭力，結合錐度實現上下收卷張力的錐度控制；采用精密減壓閥控制上下收卷壓輥，得到理想壓力。采用精密滑差氣漲軸可實現理想的滑差效果，解決上下兩軸分切材料厚度不均的問題。同樣PLC自動計算放卷卷徑，自動控制放卷電機轉矩實現放卷恒張力控制。收卷采用滑差氣漲軸、精密減壓閥控制壓輥氣壓以及收卷線速度控制方案。

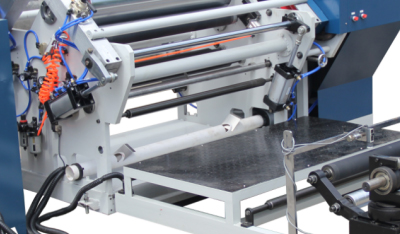

放卷采用無軸芯(氣漲軸上料)，用絲桿夾緊裝料，用電動松緊；采用液壓實現料架的升降點動操作；每條導輥均貼防滑膠帶，分切采用圓刀和平刀分切；收卷采用精密滑差氣漲軸；氣壓機械臂支撐，氣壓定位；裝有卸料架；糾編執行機構為高速靜態糾編，移動行程120mm；系統具有計米、卷徑運算及斷料保護功能，實現定米數、定卷徑分切；系統具有完善的機、電、氣一體化設計，并采取完備的安全保護措施。
糾偏放卷
過度牽引
分切機構
排廢裝置

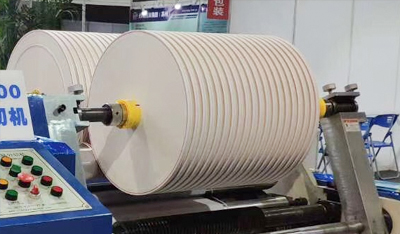

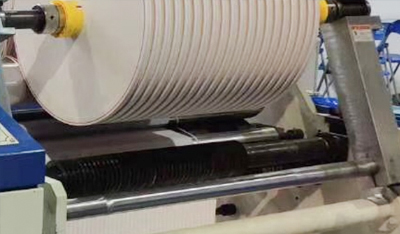

收卷機構
| 型號 | SCM-FQ900 | SCM-FQ1000 | SCM-FQ1300 | |
| 放卷最大寬度 | 900mm | 1000mm | 1300mm | |
| 放卷最大直徑 | φ600-1500mm | φ600-1500mm | φ600-1500mm | |
| 放卷糾偏誤差 | ≤±0.5mm | ≤±0.5mm | ≤±0.5mm | |
| 最小分切寬度 | 30mm | 30mm | 30mm | |
| 分切速度 | 5-280m/min | 5-280m/min | 5-280m/min | |
| 分切精度 | ±0.3mm | ±0.3mm | ±0.3mm | |
| 材料 | 紙材 | 40-500 g/m2 | 40-500 g/m2 | 40-500 g/m2 |
| 厚度 | ||||
|
|
薄膜 | 0.012-0.25mm | 0.012-0.25mm | 0.012-0.25mm |
| 收卷最大直徑 | φ600-750mm | φ600-750mm | φ600-750mm | |
| 放/收卷紙芯內徑 | φ76mm或152mm | φ76mm或152mm | φ76mm或152mm | |
| 總功率 | 10kw | 12kw | 14.5kw | |
| 電源 | AC380v 50hz | AC380v 50hz | AC380v 50hz | |
| 氣源 | 0.8mpa | 0.8mpa | 0.8mpa | |
| 整機重量 | 2200kg | 2600kg | 3200kg | |
| 外形尺寸（長×寬×高） | 3300×2000×1200mm | 3300×2200×1200mm | 3300×2400×1200mm | |
